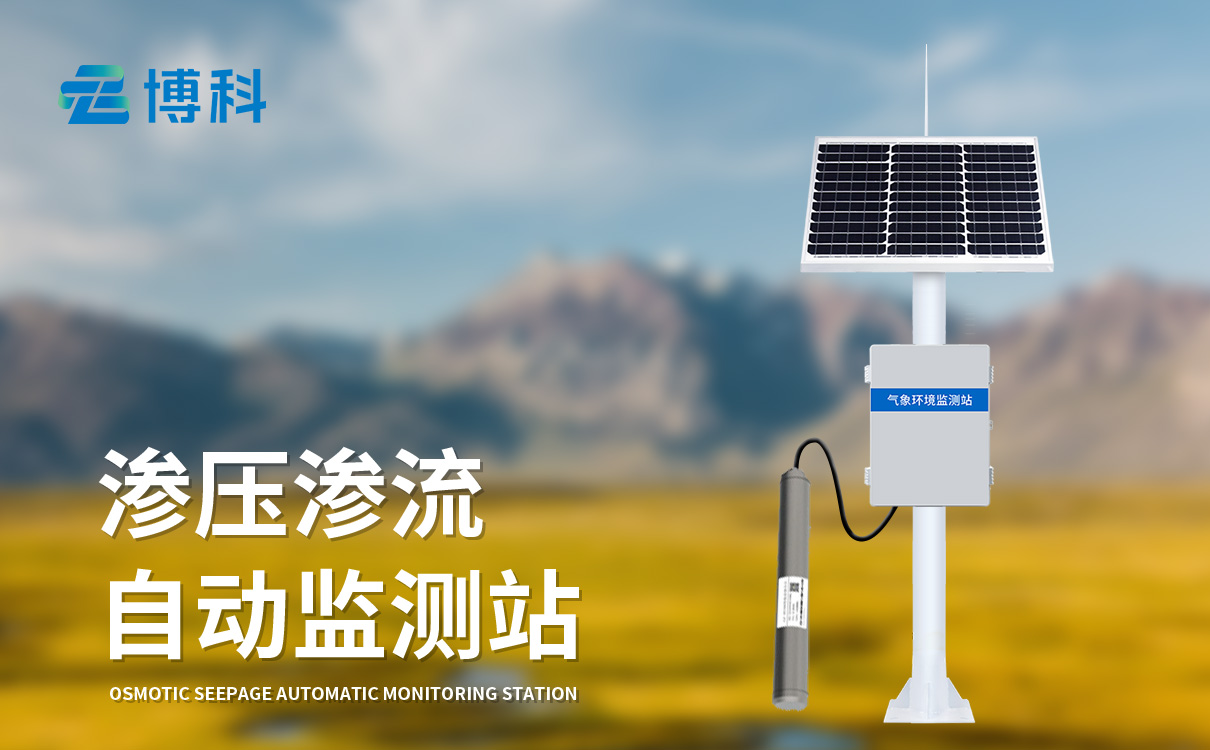

渗压渗流监测站：高精度传感采集，精准捕捉微小渗流变化

　　匠心打造，精益求精，山东博科仪器 BK-SL1 持续更新中。水库大坝的渗压、渗流变化往往极其微小，早期隐患常以毫米级浸润线抬升、0.1kPa 级渗压波动、微升级渗流量增量的形式出现，传统人工测压管、简易量水堰等方式受环境干扰、人为读数误差影响，难以捕捉这类微变，极易导致隐患漏判、延误处置。高精度传感采集是渗压渗流监测站的核心能力，通过专业传感技术、全链路精度保障、科学布设组网，实现对坝体、坝基、岸坡等关键部位渗压、渗流微变的精准感知，为浸润线、扬压力、渗透坡降等核心安全指标提供可靠数据支撑，从源头筑牢大坝安全的第一道防线。本文从核心传感原理、精度保障体系、布设优化、微变识别价值、应用实践五个维度，全面解析高精度传感采集的技术优势与工程价值。

　　一、核心传感技术：精准转化物理信号，捕捉微变根源

　　渗压渗流监测的本质是将孔隙水压力、渗流流速 / 流量等非电量物理信号，转化为可量化、可传输的电信号，BK-SL1 监测站采用三类核心高精度传感器，适配不同监测场景与微变捕捉需求，形成完整感知体系。

　　振弦式渗压计：主流高精度微压感知核心

　　振弦式渗压计基于振弦频率随张力线性变化的物理原理，当渗透压力作用于高弹性不锈钢感应膜片时，膜片产生微米级微变形，带动内部高精密钢弦张力改变，钢弦振动频率随之精准变化;通过电磁激振与频率采集模块，将压力信号转化为频率信号输出，无机械磨损、抗电磁干扰、长期稳定性强。BK-SL1 搭载的振弦式渗压计，采用进口高弹性合金振弦、全密封 316L 不锈钢膜片，内置 PT100 高精度温度传感单元，实现压力与温度同步采集，测量精度达 **±0.05% FS**，分辨率≤0.025%FS，可精准捕捉 0.01m 水柱对应的渗压微变，满足一级、二级大坝的高精度监测要求，是捕捉坝体深层、防渗帷幕前后微小渗压变化的选器件。

　　光纤光栅渗压计：端场景下的微变精准监测

　　针对强电磁干扰、高腐蚀、超长距离传输、高压深埋等特殊工况，光纤光栅渗压计以光纤为传感介质，通过光栅中心波长偏移量反映渗压变化，具备本质安全、抗雷击、抗电磁干扰、信号传输无衰减、精度稳定等优势，精度可达 **±0.1% FS**，适合坝体廊道、高压输电线路周边、腐蚀性地下水、深层坝基等场景，弥补振弦式传感器在端环境下的短板，实现特殊区域微变无遗漏捕捉。

　　电磁 / 差压式渗流传感器：微流量精准计量

　　渗流量微变监测采用电磁流量计与差压式传感器组合：电磁流量计基于法拉第电磁感应定律，非接触式测量导电液体流量，无机械阻力、无磨损，可精准计量每小时 0.1L 的微小渗流增量;差压式传感器通过测头间隙微变计算渗流压力差，结合断面参数换算流量，两者协同实现渗流量微变的连续、精准计量，解决传统量水堰人工读数误差大、无法捕捉微流量变化的痛点，实现渗压、渗流双参数微变同步感知。

　　二、全链路精度保障体系：消除误差，确保微变真实可靠

　　高精度并非单一传感器的性能，而是从传感、采集、传输、校准全链路的系统保障，BK-SL1 构建四重精度保障机制，底消除环境、设备、人为因素导致的误差，确保捕捉的微变数据真实、有效。

　　温度自动补偿：消除温度漂移对微变的干扰

　　坝体内部、野外环境温度波动范围大(-40℃~+80℃)，温度变化会导致传感器弹性元件热胀冷缩、电路参数漂移，直接掩盖真实渗压微变。监测站内置高精度温度补偿算法，实时采集传感器本体与环境温度，对渗压数据进行毫秒级实时补偿，补偿精度达 **±0.01℃**，确保不同温度工况下，0.1kPa 级的渗压微变不被温度误差掩盖，数据精准度不受环境温度影响。

　　智能自校准与漂移抑制：保障长期微变监测一致性

　　传感器长期埋入地下，受水压、土壤应力、腐蚀等影响，易出现零点漂移，导致微变监测失真。BK-SL1 采用远程智能自校准技术，支持周期自动校准、远程零点校准，无需现场开挖、拆卸设备;同时选用低漂移、高稳定性核心芯片与弹性元件，年漂移量控制在0.05% FS 以内，确保 5~10 年长期监测中，微变数据一致性、连续性，避免因漂移导致的微变漏判、误判。

　　多级数字滤波：剔除干扰，还原真实微变信号

　　野外环境存在工频干扰、振动干扰、水压脉动等噪声信号，易掩盖真实渗压微变。监测站采集终端内置均值滤波、卡尔曼滤波、小波滤波三级数字滤波算法，可有效剔除 50Hz 工频干扰、瞬时脉冲干扰、机械振动噪声，保留真实渗压微变信号，确保采集数据纯净度，让 0.1kPa 级的微小渗压波动、0.1L/h 级的渗流增量清晰可辨，不被噪声淹没。

　　多点溯源校准：符合水利标准，确保精度合规

　　所有传感器出厂前均经过标准压力舱、恒温箱双重校准，校准数据可溯源至国家计量标准;现场安装后，通过人工比对、标准仪器校验，确保现场测量精度与出厂精度一致，全符合《大坝安全监测技术规范》(SL 601-2013)对渗压、渗流监测精度的强制要求，为微变监测提供合规、可靠的精度保障。

　　三、科学布设组网：全断面覆盖，微变无盲区捕捉

　　高精度传感需配合科学布设，才能全面捕捉坝体渗流场微变，BK-SL1 遵循 “点 - 线 - 面" 结合的布设原则，构建无盲区高精度监测网络，确保微变无处遁形。

　　关键断面精准布点：聚焦微变高发区

　　沿坝体纵剖面布设 3~5 个核心监测断面，每个断面在坝顶、坝坡、坝基、防渗帷幕前后、排水孔出口、岸坡接头、软弱夹层等隐患高发区布设渗压计，重点覆盖渗流易发生、微变易出现的区域，确保浸润线、扬压力、渗透坡降等核心参数的微变精准监测，避免监测盲区。

　　分层埋设：捕捉深层与浅层微变差异

　　针对土石坝，按浅层(0~5m)、中层(5~15m)、深层(15~30m)分层埋设渗压计，实时监测不同土层孔隙水压力微变，精准绘制浸润线剖面，判断渗流路径与渗透稳定性;针对混凝土坝，在坝基廊道、坝体接缝、排水孔内布设传感器，监测扬压力与接缝渗流微变，实现全深度、全层次微变覆盖。

　　渗压 - 渗流协同布设：构建完整微变感知网络

　　渗压计与渗流传感器同步部署，渗压计捕捉坝体内部压力微变，量水堰 / 电磁流量计监测出口渗流量微变，结合库水位、降雨量、坝体温度等辅助参数，通过数据融合分析，精准判断渗流微变的来源、路径与发展趋势，实现从 “单点微变监测" 到 “全渗流场微变感知" 的升级，全面掌握大坝渗流微变动态。

　　四、高精度微变捕捉的核心工程价值：从隐患识别到科学决策

　　精准捕捉微小渗流变化，不仅是技术指标，更是大坝安全管理的核心基础，其价值贯穿隐患识别、运维决策、应急处置全流程。

　　早期隐患精准识别，杜绝漏判

　　大坝渗流隐患初期，往往表现为微小渗压上升、渗流量微增，传统监测手段难以捕捉，往往发展到管涌、渗透变形等严重阶段才被发现。高精度传感可捕捉 0.1kPa 级渗压微变、0.1L/h 级渗流增量，在隐患萌芽阶段即可识别异常，为早期处置提供充足时间，避免小隐患演变为大事故，大幅降低大坝安全风险。

　　支撑科学渗流分析，优化运维决策

　　高精度、连续的微变数据，可用于构建坝体渗流场数值模型，反演渗透系数、浸润线位置、渗透坡降等关键参数，评估防渗体、排水系统的运行效果，指导防渗加固、排渗优化等运维决策，避免盲目施工、降低运维成本，实现大坝运维从 “经验判断" 到 “数据驱动" 的转变。

　　适配高标准工程，保障大型水库安全

　　对于一级、二级大坝、重要水库、病险水库除险加固工程，高精度微变监测是强制要求。BK-SL1 的高精度传感性能，满足水利部、国家能源局对大坝安全监测的精度标准，为大型水利工程的安全运行提供可靠数据保障，是智慧水利监测的核心装备。

　　五、应用实践：微变捕捉的实战验证

　　某大型土石坝水库采用 BK-SL1 渗压渗流监测站，布设 52 个高精度振弦式渗压计、8 台电磁流量计，实现全坝段微变监测。运行 18 个月期间，成功捕捉到坝基防渗帷幕局部渗漏导致的渗压微变(单日渗压上升 0.28kPa，渗流量增加 0.45L/h)，通过数据溯源精准定位渗漏位置，及时采取帷幕注浆加固，避免了渗漏扩大引发的渗透变形风险，充分验证了高精度传感采集在捕捉微小渗流变化、保障大坝安全中的核心作用。

　　综上，高精度传感采集是渗压渗流监测站的核心灵魂，BK-SL1 通过传感技术、全链路精度保障、科学布设组网，实现对渗压渗流微变的精准捕捉，为大坝安全提供靠的感知支撑，是现代水库大坝安全监测的必然选择。
